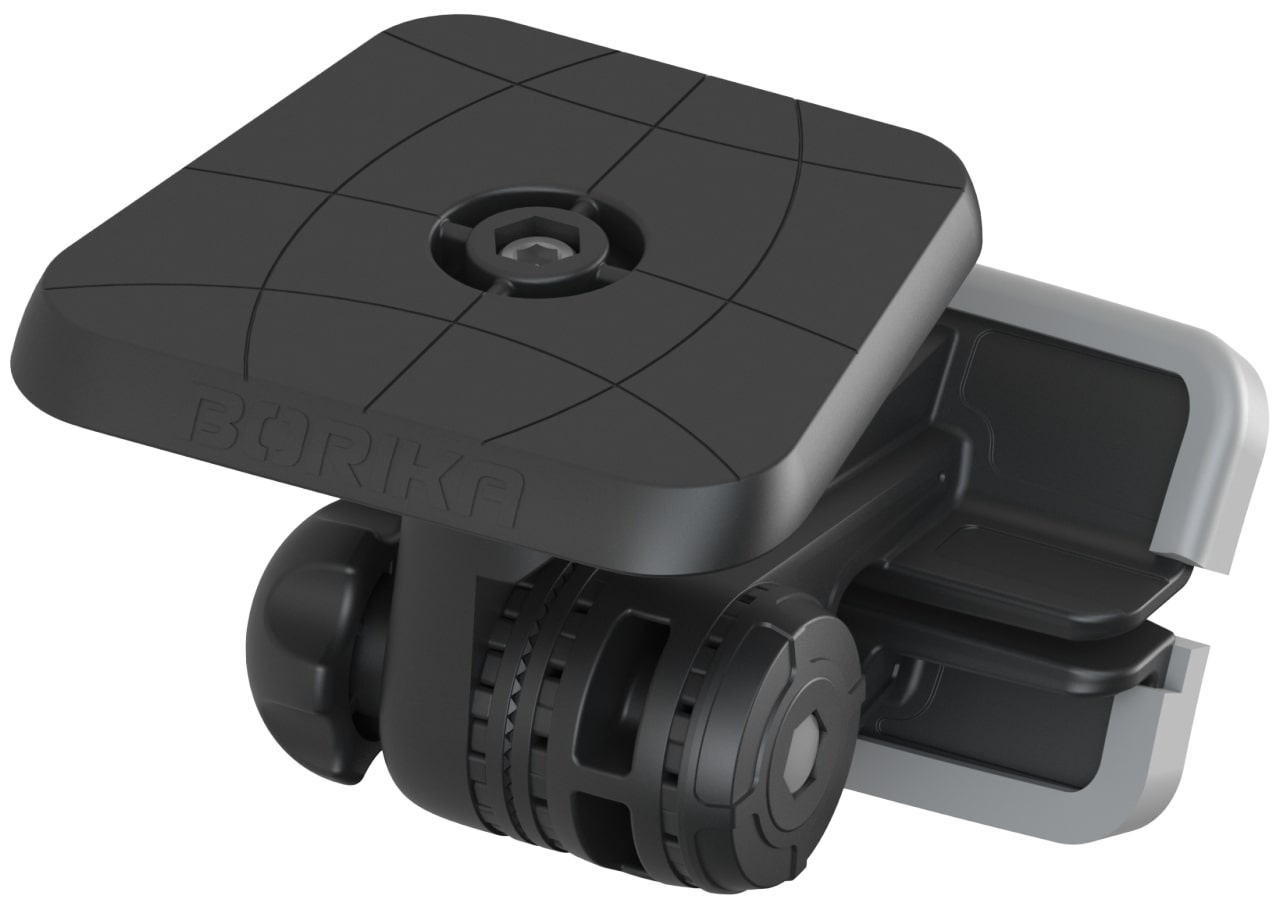

Držač Sonde Fasten Ploča za Sonar 100x100mm Set za Vodilicu Sjedala

SLTX223 je jednostavan i brz način instalacije zaslona sonara na vodilicu sjedala. Set se sastoji od držača MX i ploče ispod zaslona SL223.

Platforma je namijenjena za montažu echolota Garmin, Lowrance, Raymarine, Humminbird, itd. s dijagonalom monitora do 7”, čija maksimalna udaljenost između montažnih otvora ne bi trebala prelaziti 95 mm. Na stražnjoj strani platforme točke su označene oznakama koje se podudaraju s redovitim montažnim otvorima opreme popularnih modela.

Dizajn je osmišljen tako da se platforma zajedno s instaliranim uređajem može okretati za 360° oko osi adaptera. To je korisno tijekom ribolova kada trebate brzo promijeniti položaj zaslona kako biste izbjegli odsjaj sunca. Debljina stijenke ploče je 3 mm. Plastični dijelovi izrađeni su od poliamida ojačanog staklenim vlaknima, koji osigurava visoku čvrstoću, pouzdanost i potrebnu krutost konstrukcije. Platforma je pričvršćena na adapter pomoću krajnjih utora i podloške adaptera vijkom M6*30 DIN 912 i maticom M6 DIN 985, što omogućuje rotaciju od 360°. Glavni utori kosog spoja između platforme i montažnog sustava su 27,7°. Opremljena je podloškama modela Dp230 sa 7,5° utorima i oprugom za brzo odvajanje utora. Položaj nagiba fiksiran je pomoću vijka M6*60 DIN 933, matice M6 DIN 985 i šesterokutnog gumba. Set sadrži podesive podloške od prešanog PVC-a debljine 5 mm, opremljene obostranom 3M VHB trakom. Sustav se lako demontira bez ostavljanja tragova na površini čamca. Za minimiziranje razmaka između montažne podloške i balona na napuhavanje, set sadrži elastične podloške opremljene 3M VHB trakom, koja služi za bolje prianjanje na balon na napuhavanje.

Sustav se preporučuje instalirati na ispuhani valjak. Baza uređaja pričvršćena je samoreznim vijcima u skladu s uputama za instalaciju korak po korak. Pomoću oznaka možete izbušiti rupe ili napraviti bilo kakve otvore za instalaciju bilo kojeg uređaja. Za produljenje vijeka trajanja proizvoda, nakon uporabe u morskoj vodi isperite ga velikom količinom svježe vode. Materijali korišteni u proizvodu: poliamid ojačan staklenim vlaknima, PVC, nehrđajući čelik A2, mesing.

Opis je automatski preveden, ispričavamo se zbog grešaka u tekstu.
